光网络揭秘

SDH（Synchronous Digital Hierarchy，同步数字体系），是不同速度的数位信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。SDH是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络.

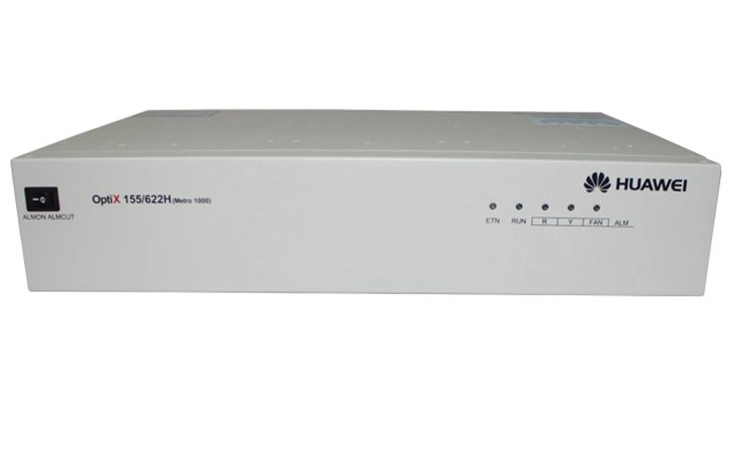

MSTP（Multi-Service Transfer Platform）（基于SDH 的多业务传送平台）是指基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

虚容器（Virtual Container）简称VC是同步数字序列（Synchronous digital hierarchy，SDH）中的概念。

SDH维护的关键就是VC！  MSTP=SDH+IP

业务使用人员不需要细究细节的话，MSTP和SDH可以看成同一种设备。

对于基站传输设备来说，可以看成没有插以太网单板的MSTP设备在走2M电路；

端到端业务流可以可以看成

TDM封装→VC交叉→电光转换→光缆→光电转换→VC交叉→TDM封装

对于专线传输设备来说，可以看成插了以太网单板的SDH在走专线。

端到端业务流可以可以看成

IP封装→VC交叉→电光转换→光缆→光电转换→VC交叉→IP封装

小插曲：MSTP可以看成插了块以太网板的SDH，或者看成把一块二层交换机继承到了传输设备上。

            如果你不插尾纤的话，只在MSTP上面的以太网板上划分VLAN呀，插网线呀。这个MSTP你可以当二层交换机用。

WDM（Wavelength Division Multiplexing，波分复用）是利用多个激光器在单条光纤上同时发送多束不同波长激光的技术。

CWDM Coarse Wavelength Division Multiplexer ，稀疏波分复用器，

DWDM是Dense Wavelength Division Multiplexing（密集波分复用）的缩写，

      业务使用人员不需要细究细节的话，CWDM可以看成只能走很少束光的波分，DWDM可以看成只能走很多束光的波分。我们最近无线经常使用的无源波分设备，其实就是无源粗波分，或者说就是使用的CWDM技术。

    WDM，CWDM，DWDM的业务流

     需要上波分很多束的白光（一般是SDH或者SW，频率一般都是1310nm）→转换为不同频率便于分波分波的彩光→合波板（多束彩光合在一起）→光放板→业务与监控光路聚合板（因为SDH和SW这些彩光不能传递波分设备的监控信息和告警，所以还要在单独发一束传递监控信号的白光，这束光和几十束彩光合在一起）→光缆→业务与监控光路聚合板→分波板→彩光白光转换板→白光

     OTN（光传送网，OpticalTransportNetwork），是以波分复用技术为基础、在光层组织网络的传送网.

  OTN可以看成光交叉（可以想象成智能ODF架，不过小地市运营商基本上不用光交叉）和电交叉功能（就是可以看成配置业务）的波分

 所以有人说OTN=DWDM+SDH，其实OTN=DWDM+MSTP更准确一些，甚至可以说OTN=DWDM+智能ODF架+MSTP

  那最近的VC-OTN和智能OTN又是什么呢？

  VC-OTN就是支持VC交叉的OTN（复习一下虚容器（Virtual Container）简称VC，是SDH的核心概念），VC-OTN可以看成SDH设备直接集成到了OTN上面去。。。

 小插曲：VC-OTN，如果你什么波分板卡都不插（就是前面说的  “需要上波分很多束的白光（一般是SDH或者SW，频率一般都是1310nm）→转换为不同频率便于分波分波的彩光→合波板（多束彩光合在一起）→光放板→业务与监控光路聚合板（因为SDH和SW这些彩光不能传递波分设备的监控信息和告警，所以还要在单独发一束传递监控信号的白光，这束光和几十束彩光合在一起）→光缆→业务与监控光路聚合板→分波板→彩光白光转换板→白光  ”这一大坨DWDM板卡都不插），只在SDH板卡上面，插尾纤，那么VC-OTN设备跟SDH几乎没有任何区别了。。。。

 智能OTN是指支持更多智能交叉技术以及配套更加智能网管之后更加智能维护和智能调度的OTN。。。

 厂家销售VC-OTN或者智能OTN的时候，如果强调对MSTP或者SDH的支持，就喊它VC-OTN；如果强调智能调度，就喊它智能OTN。

 银行为什么更加喜欢使用SDH设备

 其实很多运营商做过实验，加上平时的经验积累，PTN的故障率和业务性能跟SDH区别不大，由于PTN的保护协议比SDH多了好几种，

对抗光缆多处中断的功能其实比SDH更强，PTN的带宽也比SDH高很多。

 1.数据调度和恢复非常简洁（几百条上千条业务的一套SDH设备，你关电重启， 一般一分半钟后你就可以看到各个板卡的指示灯都正常了，业务也全部恢复了），如果是同样数据量的PTN或者IPRAN，可能起步十几分钟了，因为PTN毕竟是2.5层设备，要重新算路重新下发路由下发标签什么的，十几分钟可能算路标签分配还未结束甚至还未开始，也就是说同样是断电，SDH可以看成瞬间恢复业务，而PTN时间就长点了。

 2.SDH有类似切片的，刚性带宽保障功能，说是给你10M，你就是只用几K，你一直全程都强行占用的10M带宽。而且是配套的强制物理隔离，

只要业务下发了，这条业务从头到尾，从光纤的某个时隙，到单板的某个芯片，某条总线，一直都是你这个业务的。这两个功能银行是非常喜欢的。

 3.时延相对较低，对于很可能有量化操作，毫秒级银联股市交易的银行来说，这个很重要。

 回到刚才VCOTN的话题，如果一套VCOTN，如果不插任何板卡的话，不就是跟SDH一模一样吗？是的， 一模一样，所以银行很喜欢。
